『異形』 吸込みダクトを製作しました
2010 年 2 月 2 日


板金 ダクト スチールダクト 吸込みダクト

板金 ダクト スチールダクト 吸込みダクト

板金 ダクト スチールダクト 吸込みダクト

板金 ダクト スチールダクト 吸込みダクト


材質 SS 鉄 スチール
サイズ 160φ W500×D160×H250
特徴 1つの絞り箇所(表面)につき中(裏面)では2ヵ所絞ってあります


ポイント:

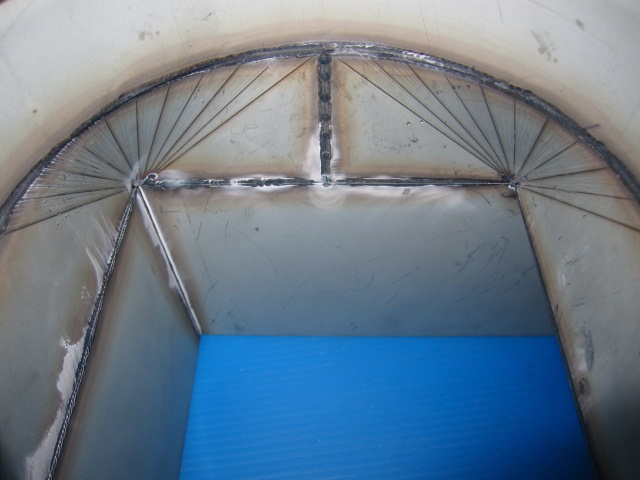

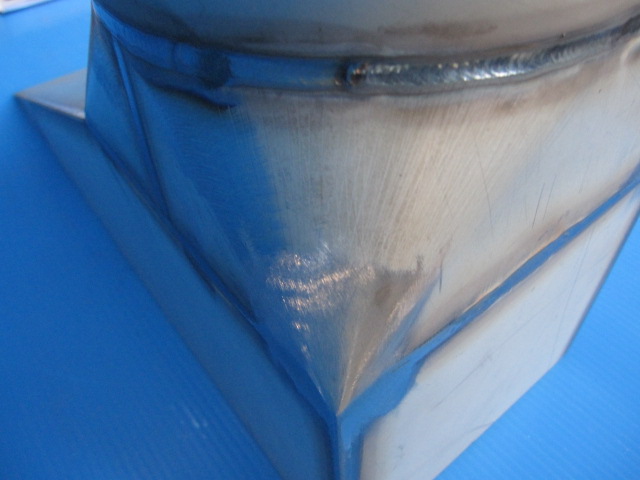

下記写真の通り、1つの絞り箇所(表面)につき中(裏面)では2か所絞ってあります。下の台形と合わせるのが大変でした。
